Crimpatura inserto ad alta densità a 92 posizioni

Prodotti

Connettore rettangolare resistente

Multi Pin Connector resistente

Connettore elettrico resistente

Connettore resistente del cavo

Crimpatura inserto ad alta densità a 92 posizioni

MOQ:	5 pezzi/30 pezzi/50 pezzi
Prezzo:	$8/$7.5/$7
Periodo di consegna:	Da 5 a 7 giorni lavorativi
Metodo di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Certificazione

UL,COC,CE,UKCA,SGS,EAC,RoHS

Numero di modello

HEE-092-MC/HEE-092-FC

Documento

Intervallo di temperatura:

-40℃… +125℃

Valutazione della tensione:

500 V

Grado di protezione:

Fornito

Inserzioni:

Policarbonato

Pacchetto:

Imballaggio individuale in scatola

Genere:

Maschio/Femmina

Alloggiamenti coordinati:

Evidenziare:

Connettore a crimpare a 92 posizioni

Connettore inserto ad alta densità

Connettore crimpatura per impieghi gravosi

Descrizione del prodotto

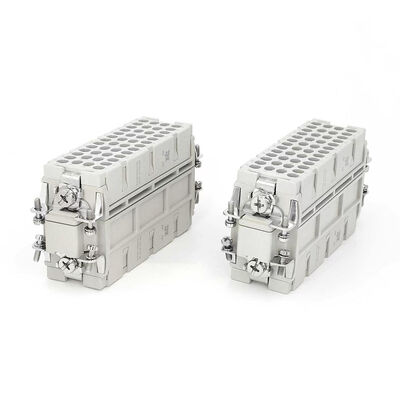

Crimping 92Pos inserto ad alta densità

L'HEE-092-MC e l'HEE-092-FC sono inserti ad alta densità sviluppati per sistemi di connettori pesanti in cui è necessario gestire un gran numero di circuiti in uno spazio limitato.Le versioni MC e FC sono progettate come inserti corrispondenti maschili e femminili, fornendo una soluzione pratica per i cablaggi industriali complessi.

Specifiche tecniche

Specificità	DIN EN 60 664
Tipo di connessione	Crimp
Numero di contatti	46×2
Corrente nominale	16A
Tensione nominale	500 V
Modello	Numero della parte
HEE-046-MC(1~46)	09320463001
HEE-046-MC ((47~92)	09320463011
HEE-046-FC(1~46)	09320463101
HEE-046-FC ((47~92)	09320463111

Disegni del prodotto

HEE-046-MC ((47~92)

HEE-046-FC ((47~92)

Visualizzazione del prodotto

Con 92 contatti, questa serie è adatta per apparecchiature con esigenze elevate di cablaggio di segnale e controllo.riducendo la necessità di più punti di connessione separati e mantenendo la disposizione complessiva del cablaggio più compattaGli inserti possono essere abbinati a appropriate carcasse pesanti e sono adatti all'automazione industriale, agli armadi di controllo, ai macchinari, alle attrezzature di produzione,e altre applicazioni che richiedono connessioni ad alta densità.

Contatti corrispondenti

Leghe di rame placcate d'argento

Corrente nominale: 16A

Gauge del filo: 0,14 ~ 4 mm2

Genere: maschio

Leghe di rame placcate d'argento

Corrente nominale: 16A

Gauge del filo: 0,14 ~ 4 mm2

Sesso: femmina

Leghe di rame placcate d'oro

Corrente nominale: 16A

Gauge del filo: 0,14 ~ 4 mm2

Genere: maschio

Leghe di rame placcate d'oro

Corrente nominale: 16A

Gauge del filo: 0,14 ~ 4 mm2

Sesso: femmina

Fabbrica e attrezzature

Consegna e imballaggio

ZJHK offre opzioni di spedizione flessibili per soddisfare i diversi requisiti di ordine, tra cui trasporto internazionale espresso, trasporto aereo e trasporto marittimo.e gli ordini standard possono essere normalmente preparati per la spedizione entro 10 giorni dalla conferma dell'ordine, aiuta i clienti a mantenere i loro progetti nel calendario.

Ogni prodotto ZJHK viene controllato prima dell'imballaggio e poi inserito in un sacchetto protettivo o in un imballaggio interno per ridurre il rischio di graffi, polveri e danni durante il trasporto.I prodotti vengono infine imballati in cartoni di esportazione resistenti, con l'imballaggio organizzato per sfruttare meglio lo spazio mantenendo al contempo la sicurezza delle merci durante tutto il processo di consegna.
